时序逻辑电路_计数器&寄存器¶
约 1988 个字 27 张图片 预计阅读时间 10 分钟
内容总览
- 计数器
- 寄存器
- 顺序脉冲发生器
计数器¶
计数器的作用与分类¶
计数器（Counter）的作用¶
用于累计输入时钟脉冲（CP）的个数，还常用于分频、定时、产生脉冲序列和进行数字运算，是一种Moore型时序电路
计数器的分类¶
按数的进制分
- 二进制计数器
- 十进制计数器
- N进制计数器
按计数方式分
- 加法计数器
- 减法计数器
- 可逆计数器
按时钟控制分
- 同步计数器
- 异步计数器
计数器的计数规律¶
- 二进制加法计数器&二进制减法器
- 8421码十进制加法计数器
- N进制计数器
\(n\)个触发器有\(2^n\)种输出，最多可实现模\(2^n\)计数
二进制计数器¶
二进制同步加法计数器¶
-
设计方法一：按前述同步时序电路的设计步骤进行
-
设计方法二：按计数规律进行级联（只适用于二进制计数器）
\(n\)位二进制同步加法计数器级联规律：
如果把触发器\(FF_i\)换成\({T}'\)触发器，把上式归入\(FF_i\)的时钟条件，即将\(FF_i\)的时钟方程改为：
便可用\({T}'\)触发器构成\(n\)位二进制同步加法计数器
二进制同步减法计数器¶
-
设计方法一：按前述同步时序电路的设计步骤进行
-
设计方法二：按计数规律进行级联（只适用于二进制计数器）
\(n\)位二进制同步减法计数器级联规律：
如果把触发器\(FF_i\)换成\({T}'\)触发器，把上式归入\(FF_i\)的时钟条件，即将\(FF_i\)的时钟方程改为：
便可用\({T}'\)触发器构成\(n\)位二进制同步减法计数器
二进制同步可逆计数器¶
在加减控制信号管理下，把二进制同步加法计数器和减法计数器组合起来，便可获得二进制同步可逆计数器

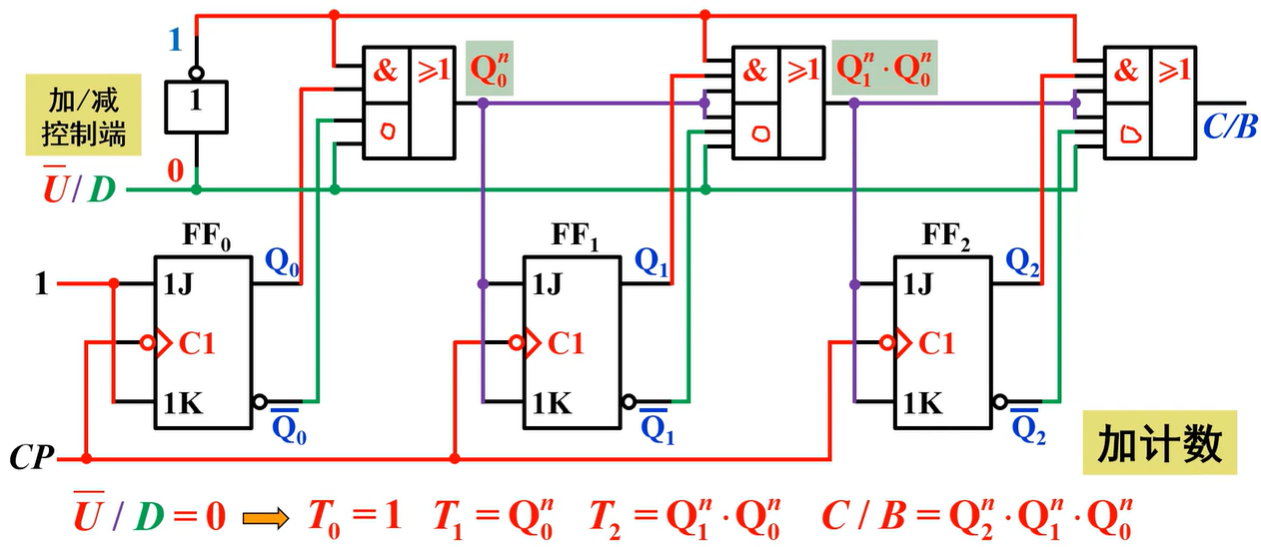

- 单时钟输入二进制同步可逆计数器
这里的\(\bar U/D\)的意思其实就是\(Up/Down\)，故可以记忆：\(\bar U\)为低电平有效，\(D\)为高电平有效，则输入为0时则为加计数，输入为 1 时则为减计数
- 双时钟输入二进制同步可逆计数器

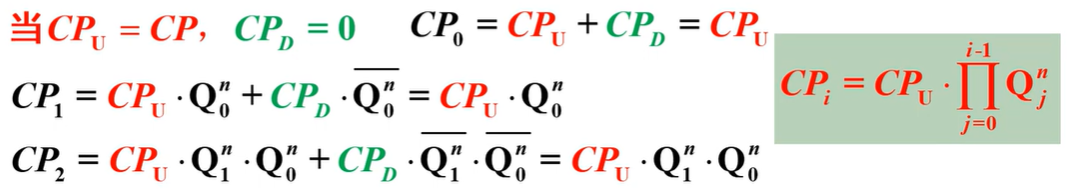

加计数：
减计数：
集成二进制同步计数器¶
集成4位同步二进制加法计数器74LS161和74LS163
- \(CT_T\)、\(CT_P\)：计数器工作控制端，高电平有效
- \(CP\)：计数脉冲输入端，上升沿触发
- \(\bar {CR}\)：就是CleaR的首尾字母缩写，清零端，把输出端\(Q_0\)、\(Q_1\)、\(Q_2\)、\(Q_3\)端清零，低电平有效；161为异步清零，163为同步清零
- \(D_0 \sim D_3\)：并行数据输入端，与\(\bar {LD}\)配合使用
- \(\bar {LD}\)：就是LoaD的首位字母缩写，同步置数控制端，低电平有效
- \(CO\)：进位信号输出端
- \(Q_0\sim Q_3\)：计数状态输出端
\(\bar{CR}=0\)时，不论有无CP和其他信号输入，计数器被异步置0，\(\bar {CR}\)的优先级是最高的
当\(\bar {CR}=1\)、\(\bar {LD}=0\)，在CP上升沿到来时（有等待这个过程，所以被叫做同步置数端），并行输入的数据\(d_3\sim d_0\)被置入计数器，使\(Q^n_3Q^n_2Q^n_1Q^n_0=d_3d_2d_1d_0\)
当\(\bar {CR}=\bar {LD}=CT_T=CT_P=1\)时，在计数脉冲的上升沿进行4位二进制加法计数。CO在计数至“1111”时出高电平，在产生进位时输出下降沿
当\(\bar {CR}=\bar {LD}=1\)，且\(CT_T\)和\(CT_P\)中有0时，状态保持不变
74LS161的主要功能
- 异步置0功能（\(\bar {CR}\)低电平有效）
- 同步置数功能（\(\bar {LD}\)低电平有效）
- 计数功能（\(\bar {CR}=\bar {LD}=CT_T=CT_P=1\)）
- 保持功能（\(\bar {CR}=\bar {LD}=1\)，且\(CT_T\)和\(CT_P\)中有0）
74LS161与74LS163功能比较
集成4位同步二进制可逆计数器74LS191（单时钟）
- \(\bar {CT}\)：计数器控制端，低电平有效
- \(\bar U/D\)：加/减计数控制端
- \(CP\)：计数脉冲输入端，上升沿触发
- \(D_0\sim D_3\)：并行数据输入端
- \(\bar {LD}\)：异步置数控制端，低电平有效
- \(CO/BO\)：进位/借位信号输出端
- \(\bar {RC}\)：级间串行进位输出端
- \(Q_0\sim Q_3\)：计数状态输出端
\(\bar{LD}=0\)时，不论有无CP和其他信号输入，并行输入的数据\(d_3\sim d_0\)被置入计数器相应的触发器中
当\(\bar{LD}=1\)、\(\bar{CT}=0\)，当\(\bar U/D=0\)时，在CP上升沿作用下，进行二进制加法计数
当\(\bar{LD}=1\)、\(\bar{CT}=0\)，当\(\bar U/D=1\)时，在CP上升沿作用下，进行二进制减法计数
当\(\bar {CT}=\bar {LD}=1\)，计数器的状态保持不变
\(\bar {RC}\)的作用：多个可逆计数器级联时使用
当\(\bar{CT}=0\)即\(CT=1\)、\(CO/BO=1\)时，\(\bar {RC}=CP\)，由\(\bar {RC}\)端产生的输出进位脉冲波形与输入计数脉冲CP的波形相同
74LS191的主要功能
- 异步置数功能（\(\bar {LD}\)低电平有效）
- 加计数功能（\(\bar{LD}=1\)、\(\bar{CT}=0\)，当\(\bar U/D=0\)）
- 减计数功能（\(\bar{LD}=1\)、\(\bar{CT}=0\)，当\(\bar U/D=1\)）
- 保持功能（\(\bar {CT}=\bar {LD}=1\)）
集成4位同步二进制可逆计数器74LS193（双时钟）
- \(CR\)：异步清零端，高电平有效
- \(CP_U\)：加法计数脉冲输入端
- \(CP_D\)：减法计数脉冲输入端
- \(D_0\sim D_3\)：并行数据输入端
- \(\bar{LD}\)：异步置数控制端，低电平有效
- \(\bar {CO}\)：进位信号输出端
- \(\bar {BO}\)：借位信号输出端
- \(Q_0\sim Q_3\)：计数状态输出端
\(CR=1\)时，不论有无CP和其他信号输入，计数器被异步置0，CR的优先级是最高的
当\(CR=0\)、\(\bar {LD}=0\)时，并行输入的数据\(d_3 \sim d_0\)被异步置入计数器，使\(Q^n_3Q^n_2Q^n_1Q^n_0=d_3d_2d_1d_0\)
当\(CR=0\)、\(\bar {LD}=1\)、\(CP_D=1\)时，在\(CP_U\)上升沿作用下，进行二进制加法计数
当\(CR=0\)、\(\bar {LD}=1\)、\(CP_U=1\)时，在\(CP_D\)上升沿作用下，进行二进制减法计数
当\(CR=0\)、\(\bar {LD}=1\)、\(CP_U= CP_D=1\)时，计数器的状态保持不变
多个双时钟可逆计数器级联时使用\(\bar{CO}\)、\(\bar {BO}\)，当\(Q_3Q_2Q_1Q_0=1\)时，\(\bar{CO}=CP_U\)，其波形与加法计数器脉冲相同
当\(\bar Q_3\bar Q_2\bar Q_1\bar Q_0=1\)时，\(\bar {BO}=CP_D\)，其波形与减法计数脉冲相同
多个74LS193级联时，只需将低位的\(\bar {CO}\)端、\(\bar{BO}\)端分别与高位的\(CP_U\)端、\(CP_D\)端连接起来，\(CR\)端、\(\bar{LD}\)端连接起来
由于数字系统课内没有很多计数器相关内容（故先暂且略过）
寄存器¶
寄存器（Register）的概念¶
寄存：把二进制数据或代码暂时存储起来
寄存器：具有寄存功能的电路
寄存器的特点¶
- 主要由触发器构成，一般不对存储内容进行处理
- 每个触发器只能记忆一位二进制信息，如果存放n位二进制信息，则需要n个触发器
寄存器的分类¶
按功能分¶
- 基本寄存器：并入并出
- 移位寄存器：并入并出、并入串出、串入并出、串入串出
按开关元件分¶
- TTL寄存器
- CMOS寄存器
