TTL&CMOS¶
约 4460 个字 71 张图片 预计阅读时间 22 分钟
晶体管的开关特性¶
复习一下模电
三极管的结构及符号¶

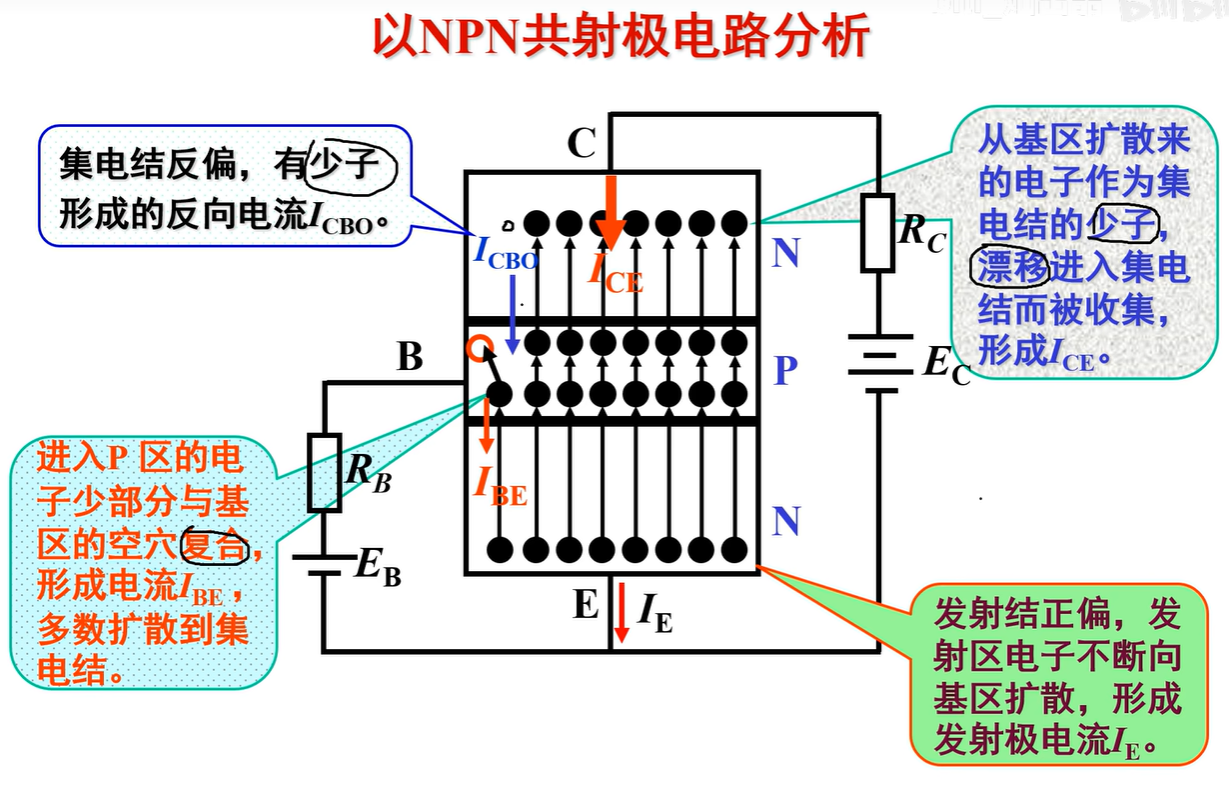

三极管内部载流子的运动¶
三极管根据两个PN结所施加的电压不同，有四种不同的工作状态
- 放大状态：发射结正偏、集电结反偏
- 截止状态：发射结反偏、集电结反偏
- 饱和状态：发射结正偏、集电结正偏
- 倒置状态：发射结反偏、集电结正偏
这部分是咱电基没怎么细讲的部分，如果想知道可以去看郑益慧老师的前几节课，很通俗易懂
三极管各工作状态电流之间的关系¶
注：\(I_{BS}\)饱和电流（后面会介绍）
三极管的静态开关特性¶
三极管截止状态等效电路¶
三极管饱和状态等效电路¶
\(u_{I}\)增大使\(u_{BE}>U_{th}\)时，三极管开始导通，\(i_B>0\)，三极管工作于放大导通状态
\(u_{BE}\)约等于\(0.7V\)，\(U_{CES}\)约等于0，很多情况下就相当于一根导线，也就是导通了
三极管工作在饱和状态的条件是\(i_{B}>I_{BS}\)
开关工作的条件¶
TTL集成门电路¶
TTL电路是晶体管-晶体管逻辑电路（Transistor-Transistor-Logic），TTL电路是数字集成电路的一大门类。它采用双极型工艺制造，具有高速度低功耗和品种多等特点
课内讲的是反相器，但是与非门会了反相器肯定没问题
TTL与非门¶
TTL与非门的结构¶
- 输入极
\(T_1\)其实就可以看作两个三极管，基极和集电极都接到一起了，发射极分别接出
- 中间极和输出极

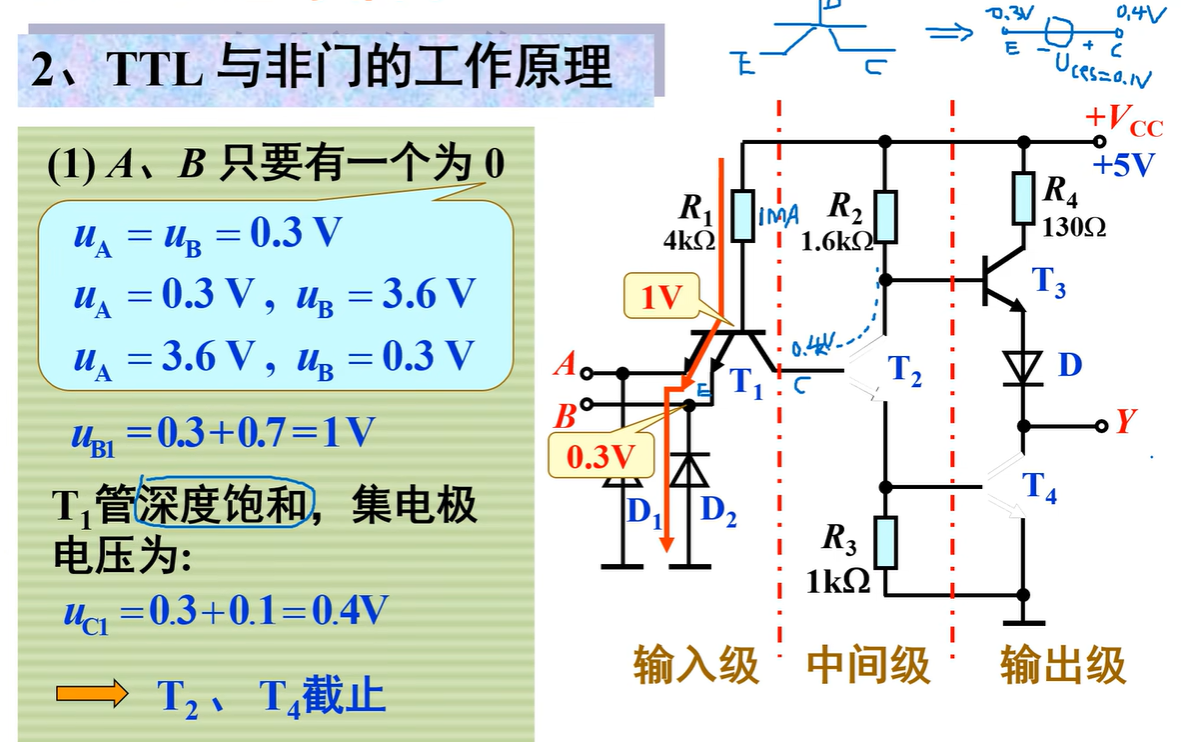

TTL与非门的工作原理¶
规定：输入低电平取0.3V，高电平取3.6V，二极管导通电压0.7V，三极管导通发射结电压0.7V，饱和导通三极管电压（即饱和导通后的\(CE\)两端的电压）\(U_{CE}\)为0.3V
三极管的==深度饱和==状态：饱和后，集电极电流和基极电流不再成\(\beta\)的关系，基极电流很大（有时比集电极电流还大），就会进入深度饱和状态，进入深度饱和状态后，\(U_{CE}\)就不再认为是0.3V而是0.1V
判断深度饱和
关于判断深度饱和，先得出\(u_{B1}\)(即\(T_1\)管的基极电压，后面的表述同理)为1V，得到\(I_{R1}=\frac{5V-4V}{4k\Omega}\)为\(1mA\)，这个电流是算比较大了，故可认定该三极管工作在了深度饱和状态下，则可以得到\(u_{C1}=0.3V+0.1V=0.4V\)，达不到\(T_2\)管的导通所需基极电压(0.7V)，而\(T_4\)是由\(T_2\)来控制的，故可认定\(T_2\)和\(T_4\)截止，也就是断开
为什么\(T_3\)基极是5V？
因为\(T_3\)是饱和导通的，则\(T_3\)发射极会有电流向下流，但是\(T_4\)是截止的，只能有一点点的电流(即穿透电流)通过\(T_4\)，故而上图中说\(V_{CC}\)经\(R_2\)有电流流向\(T_3\)的基极，但是很小，所以认为\(R_2\)两端压降是0V
外接负载\(R_L\)时，有电流从输出端流出，称为输出高电平电流\(I_{OH}\)，也称为拉电流
倒置放大的\(\beta\)是很小的，一般只有0.01或者0.02的样子
若无D，此时\(T_3\)是可以导通的，电路将不能实现正常的逻辑运算
TTL与非门的电气特性¶
输入伏安特性¶
输入端负载特性¶
说明TTL与非门有输入端不用时，需要进行处理，不然就相当于悬空接入了一个高电平
注：他这里关门电平\(U_{off}\)是按0.8V来算的（实际上应该差不多都可以）
注：他这里开门电平\(U_{ON}\)是按照2V来算的，留了一些裕量
其实主要就是要明白关门电阻和开门电阻的含义
- 接入的\(R_i\)小于\(R_{OFF}\)，则输入为逻辑0
- 接入的\(R_i\)大于\(R_{ON}\)，则输入为逻辑 1
- 什么都不接，悬空的，也为逻辑 1
输出特性¶
注意：输出短路电流\(I_{OS}\)可达\(-33mA\)，将造成器件过热烧毁，故门电路输出端不能接地
灌电流负载¶
外接负载电流流入与非门的输入端的负载。与非门输出低电平\(U_{OL}\)时，带灌电流负载
拉电流负载¶
负载电流从与非门的输出端流向外接负载门的负载。与非门输出高电平\(U_{OH}\)时，带拉电流负载
电压传输特性¶
AB段（截止区）：
- \(u_I<0.5V\)，\(u_{B1}<1.2V\)
- \(T_{2}\)、\(T_4\)截止，\(T_3\)、\(D\)导通
- \(u_O=U_{OH}=3.6V\)
BC段（线性区）：
- \(u_I>0.6V\Rightarrow u_{B1}\uparrow\)
- \(T_{2}\)开始导通（放大区），\(T_4\)仍截止
- \(u_{I}\uparrow \Rightarrow u_O \downarrow\)（线性）
CD段（转折区）：
- \(u_I \uparrow \rightarrow 1.4V \Rightarrow T_4\)开始导通\(\Rightarrow u_O \downarrow \downarrow\)
- 输出电压会急剧下降为低电平0.3V
- 与非门的阈值电压（或门槛电压）\(U_{TH}=1.4V\)
DE段（饱和区）：
- \(u_I>1.4V\)
- \(T_2\)、\(T_4\)饱和导通，\(T_3\)、\(D\)截止
- \(u_O=U_{OL} \le 0.3V\)
输入端噪声容限¶
\(G_2\)输入高电平时的噪声容限：
- \(U_{NH}\)——允许叠加的负向噪声电压的最大值
- \(U_{NH}=U_{OH.min}-U_{IH.min}=0.4V\)
\(G_2\)输入低电平时的噪声容限：
- \(U_{NL}\)——允许叠加的正向噪声电压的最大值
- \(U_{NL}=U_{IL.max}-U_{OL.max}=0.4V\)
其他类型的TTL门电路¶
集电极开路与非门（OC门）¶
即 Open Collector Gate 简称OC门
注：为什么要上拉电阻和电源？因为和原本普通的TTL门电路不同，当A和B至少有一个0时，\(T_4\)断开，但是输出要为 1，原先TTL门电路是可以由上方的\(V_{CC}\)供电，但是OC门不行，故需要外接电流和上拉电阻
OC门的应用¶

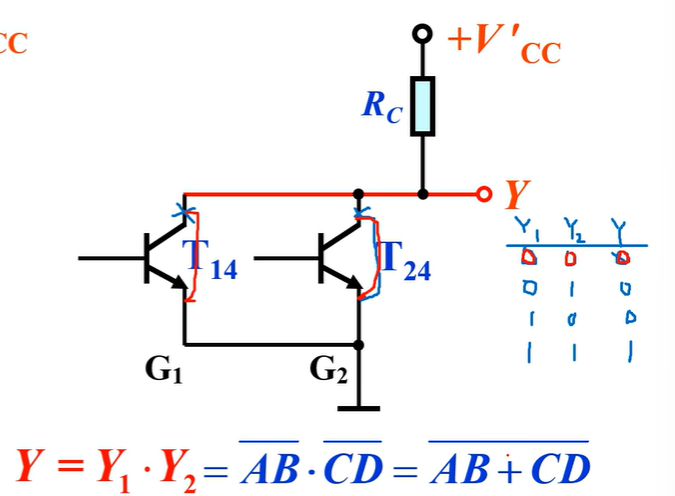

- 实现“线与”逻辑
两个或多个OC门的输出端直接相连，相当于将这些输出信号相与，称为线与
注：普通的TTL门电路这样接相当于把输出端短路，电流很大足以烧坏门电路；故普通的TTL与非门是不能把输出端接在一起实现“线与”的功能的
这两个OC门的局部等效电路
主要就是因为OC门的高电平是由上拉电阻和电源提供的，所以不会出现普通的TTL门电路那种短路烧坏的情况
- 驱动发光二极管
对于普通的TTL门电路，只能采用“灌电流”的方式驱动发光二极管，因为如果采用“拉电流”的方式驱动，则电流是不够大的（只有\(400\mu A\)，达不到10mA，忘了回前面看看）
- 实现电平转换
TTL与非门有时需要驱动其他种类门电路，而不同种类门电路的高低电平标准不一样（一般的TTL门电路，工作电压在5V左右；而CMOS门电路的工作电压比较高一些3-15V，一般门电路是无法高过输出电压的，但假如驱动的门电路要求电压为12V，就没办法了）
应用OC门就可以适应负载门对电平的要求（OC门输出的高低电平是由外接的电源\(V_{DD}\)以及上拉电阻\(R_L\)决定的）
三态门（TSL门）¶
即 Three-State Logic 门，简称TSL门
电路结构¶
其实把标红色的部分拿掉，就和前面学过的TTL门电路是一样的
- 使能端低电平有效
使能端\(EN\)有非号即代表低电平有效，无非号则为高电平有效
而EN其实就是Enable的意思，作用即让门电路处于工作状态or静止状态
- 使能端高电平有效
工作原理¶
- 正常的与非门状态
- 高阻状态
其实就是因为P等于0电位了，加上二极管\(D_3\)的存在，导致了Q点的电位被“钳制”在了\(0.7V\)，不能和正常一样让\(T_3\)导通了，此时Y既不能和“地”相连，也不能和\(V_{CC}\)相连，故将这种状态称为“高阻状态”
三态门的应用¶
- 用作多路开关
注：写了“1”而没有用“&”符号说明三态门只有一个输出
\(\overline{EN}=0\)时，\(G_1\)使能，\(G_2\)禁止，\(Y=\overline {A_1}\)
\(\overline{EN}=1\)时，\(G_2\)使能，\(G_1\)禁止，\(Y=\overline {A_2}\)
- 用于信号双向传输
\(\overline{EN}=0\)时，\(G_1\)使能，\(G_2\)禁止，则信号从\(A_1\)取反后传递到\(A_2\)
\(\overline{EN}=1\)时，\(G_2\)使能，\(G_1\)禁止，则信号从\(A_2\)取反后传递到\(A_1\)
- 构成数据总线（Data Bus）
当使能端\(\bar{EN_1}=0\)其他都为 1 时，就能让\(A_1\)取反后送到数据线传输
其他也是同理，但是注意：前提是任何时刻，只允许某一个三态门使能，其他三态门都为高阻状态
MOS管的开关特性¶
复习一下模电
MOS管的结构¶
绝缘栅型场效应管中，有N沟道和P沟道两类，而每一类又分为增强型和耗尽型两种。增强型就是\(U_{GS}=0\)时，漏源（D和S）之间没有导电沟道，即使在漏源之间加上一定范围的电压，也没有漏极电流；反之，在\(U_{GS}=0\)时，漏源（D和S）之间有导电沟道的称为耗尽型
N沟道增强型MOS管¶
栅极电流很小（因为输入电阻很大，基本就是绝缘嘛），所以MOS管的抗干扰性很高

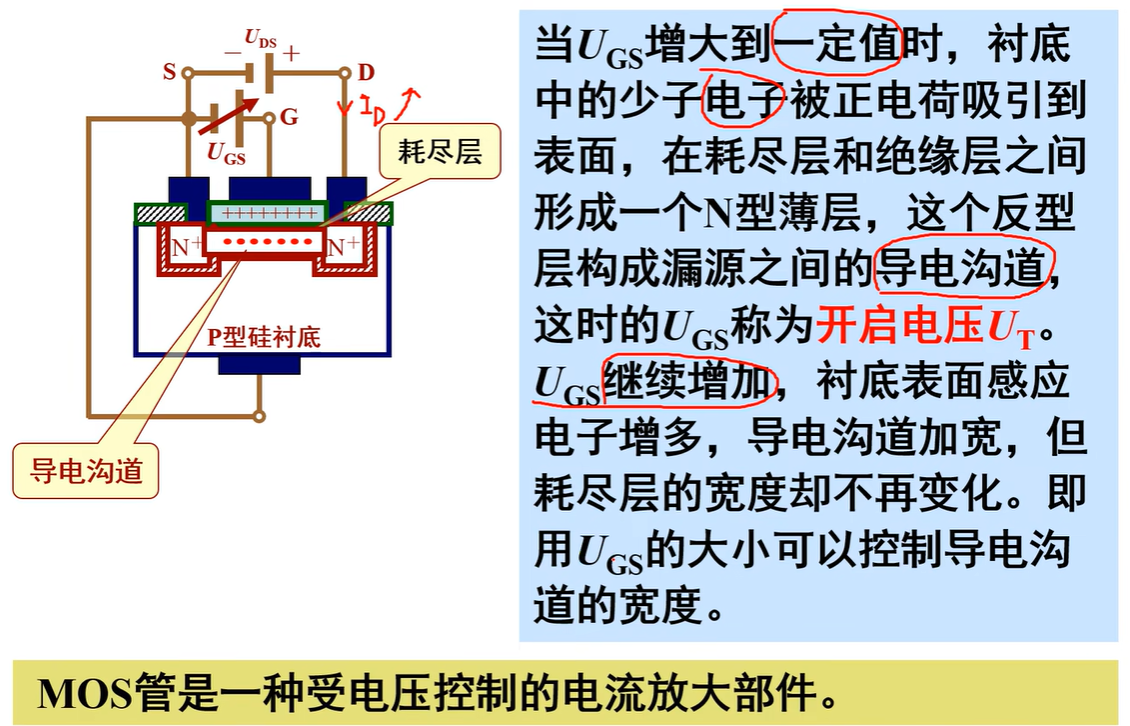

MOS管的工作原理¶
MOS管的符号¶
MOS管的静态开关特性¶
N沟道增强型MOS管¶
P沟道增强型MOS管¶
CMOS集成门电路¶
CMOS反相器¶
电路组成¶
NMOS管的衬底接电路最低电位，PMOS管的衬底接最高电位，从而保证衬底与漏源间的PN结始终反偏
输入低电平：\(U_{IL}=0V\)；输入高电平\(U_{IH}=V_{DD}\)
要求\(V_{DD}>U_{GS(th)N}+|U_{GS(th)P}|\)且\(U_{GS(th)N}=|U_{GS(th)P}|\)
工作原理¶
输入为低电平，\(U_{IL}=0V\)时
- \(u_{GSN}<U_{GS(th)N}\)，\(V_N\)截止
- \(|u_{GSP}|=|u_{GP}-u_{SP}|=|0V-V_{DD}|>|U_{GS(th)P}|\)，\(V_P\)导通
- \(u_O \approx V_{DD}\)，为高电平
输入为高电平，\(U_{IH}=V_{DD}\)时
- \(u_{GSN}=V_{DD}>U_{GS(th)N}\)，\(V_N\)导通
- \(|u_{GSP}|=|V_{DD}-V_{DD}|=0V<|U_{GS(th)P}|\)，\(V_P\)截止
- \(u_O \approx 0V\)，为低电平
故电路构成了CMOS非门，又称CMOS反相器
无论输入电平高低，\(V_N\)、\(V_P\)中总有一管截止，使静态漏极电流\(i_D \approx 0\)。因此CMOS反相器静态功耗极微小
其他CMOS门电路¶
漏极开路的CMOS门（OD门）¶
常用作驱动器、电平转换器和实现“线与“等
CMOS传输门¶
上方\(\overline C\)代表低电平有效，下方C代表高电平有效
工作原理
- 当\(C=V_{DD}\)，\(u_{I}=0\sim V_{DD}\)时，\(V_N\)、\(V_P\)中至少有一管导通，输出与输入之间呈现低电阻，相当于开关闭合
即\(u_O=u_I\)，称传输门开通
- 反过来，当\(C=0\)，\(\overline C=V_{DD}\)，\(u_{I}=0\sim V_{DD}\)时，\(V_N\)、\(V_P\)均截止，输出与输入之间呈现高电阻，相当于开关断开
即\(u_I\)不能传输到输出端，传输门关闭
总结
- \(C=1\)，\(\overline C=0\)时，传输门开通，\(u_O=u_I\)
- \(C=0\)，\(\overline C=1\)时，传输门关闭，信号不能传输

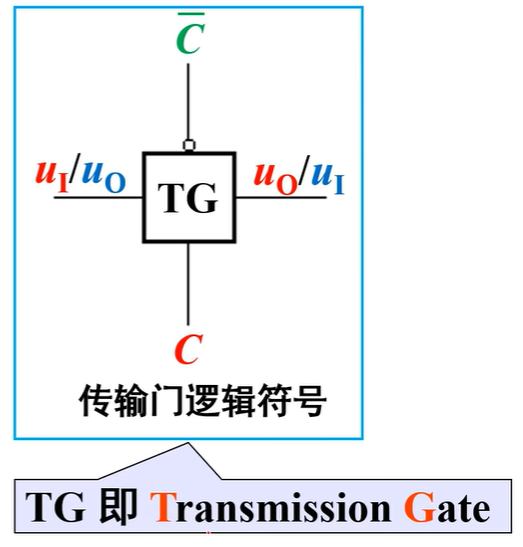

符号为TG（Transmission Gate）
传输门是一个理想的双向开关，可传输模拟信号，也可传输数字信号
CMOS三态门¶
在反相器基础上串接了PMOS管\(V_{P2}\)和NMOS管\(V_{N2}\)，它们的栅极分别受\(\overline{EN}\)和\(EN\)控制
工作原理
- \(\overline{EN}=0\)时，\(V_{P2}\)和\(V_{N2}\)导通，呈现低电阻，不影响CMOS反相器工作，\(Y=\overline A\)
- \(\overline{EN}=1\)时，\(V_{P2}\)和\(V_{N2}\)均截止，输出端Y呈现高阻态（Z）
因此构成使能端低电平有效的三态门
CMOS集成门电路的使用注意事项¶
电源电压¶
注意不同系列CMOS电路允许的电源电压范围不同，一般多用\(+5V\)。电源电压越高，抗干扰能力也越强
CMOS电路的电源电压极性不能接反，否则可能会造成电路永久性失效
在进行CMOS电路实验，或对CMOS数字系统进行调试、测量时，应先接入直流电源，后接入信号源；使用结束时，应先关信号源，后关直流电源
闲置输入端的处理¶
闲置输入端不允许悬空（悬空使得电位不定，破坏正常的逻辑关系）
- 与门和与非门
闲置输入端应接正电源或高电平
- 或门和或非门
闲置输入端应接地或者低电平
闲置输入端不宜与使用输入端并联使用，因为这样会增大输入电容，从而使电路的工作速度下降。但在工作速度很低的情况下，允许输入端并联使用
输出端的连接¶
输出端不允许直接与电源\(V_{DD}\)或地（\(V_{SS}\)）相连
为提高电路的驱动能力，可将同一集成芯片上相同门电路的输入端、输出端并联使用
当CMOS电路输出端接大容量的负载电容时，为保证流过管子的电流不超过允许值，需在输出端和电容之间串接一个限流电阻
集成门电路的接口¶
连接原则¶
前级驱动门必须能为后级负载门提供复合要求的高、低电平和足够的输入电流，即“电平匹配，电流足够”
| 条件 | 前级驱动门&后级负载门之间的关系 | 说明 |
|---|---|---|
| 条件1 | \(U_{OH.min}\ge U_{IH.min}\) | 满足电平要求 |
| 条件2 | \(U_{OL.max}\le U_{IL.max}\) | 满足电平要求 |
| 条件3 | \(I_{OH.max}\ge nI_{IH.max}\) | 允许拉出足够的电流 |
| 条件4 | \(I_{OL.max}\ge mI_{IL.max}\) | 允许灌入足够的电流 |
n和m均代表负载门的个数
TTL电路驱动CMOS门电路¶
TTL电路驱动CMOS4000电路¶
提高TTL电路输出高电平下限值的方法
TTL电路驱动74HCT高速CMOS电路¶
CMOS电路驱动TTL电路¶
CMOS4000系列驱动TTL电路¶
提高CMOS4000系列电路输出低电平电流能力的方法
- 左边电路：将同一芯片上的多个CMOS并联作驱动门
- 右边电路：在CMOS电路输出端和TTL电路输入端之间接入CMOS驱动器
- 还可以用一个三极管实现电流放大
高速CMOS电路驱动TTL电路¶
高速CMOS电路的电源电压\(V_{DD}=V_{CC}=5V\)时，CC74HC和CC74HCT系列电路的输出端和TTL电路的输入端可直接相连
所以选择两种不同类型的芯片，最好就选择高速型的CMOS电路和TTL电路
关于上拉电阻与下拉电阻¶
对于TTL门电路¶
-
若是高电平接电阻，无论电阻多大都不影响，还是高电平（电阻无穷大即相当于悬空，也是高电平）
-
若是低电平接电阻，要电阻达到某一临界值（对于74系列，是2k左右）大于这个值就可以起到拉高电平作用，相当于高电平，低于这个临界值还是低电平
对于CMOS¶
- 输入端不允许悬空
- 输入端接地时由于没有电流流过，外加电阻也是低电平状态
- 输入低电平就是低电平，输入高电平就是高电平，不需要考虑外接电阻的情况
lp上课给的分析例子
Quiz里面的一道题，特别注意一下那个高阻态的计算
TTL或非结构与倒相结构的内部电路逻辑
首先需要明确，图中所示（b）或非结构与（c）倒相结构均为一个大逻辑单元（比如异或门）的内部电路。因此，内部电路的电平逻辑不能用输入输出端的电平逻辑进行判断。
具体来看，以（c）倒相结构为例，其发射极的逻辑高电平并非VCC，而是0.7V。因为倒相结构的发射极之后总是要接一级射极跟随器，这使得（c）中发射极的高电压被钳位在0.7V。同理，基极的逻辑高电平是1.4V。而对于集电极，其逻辑低电平并非GND，而是0.9V。这是因为若三极管导通，发射极电压被钳位0.7V，集电极电压则为0.7V+Vsat=0.9V。此时，集电极后跟随的三极管无法导通，导致输出端不可能为高电平。此时集电极处于逻辑低电平。
另外一种理解方式是，可以去动态地思考电路的变化趋势。在（c）中，若基极为低，此时三极管截止，发射极电压为0V，集电极电压接近VCC。随着基极电压升高，总有一个时刻，三极管导通，此时发射极电压由0V升高到0.7V，而集电极电压由VCC降低到0.9V。这个变化过程进一步导致输出端电压由接近VCC切换到了接近GND，完成了输出电平的变化。
总而言之，对于逻辑模块的内部电路，不能孤立地通过绝对电压值来判断其代表的逻辑。而应该结合整个电路的动态过程进行分析。
门电路的计算¶
可以看看这部分的习题指导
